対物レンズ
明視野観察・近紫外観察・レーザー加工対応｜無限遠補正｜長作動距離｜プランアポクロマート｜高分解能
- 像面湾曲を補正し、視野周辺部までシャープで高精細な観察を実現
- 無限遠補正設計により、同軸観察、赤外光観察、レーザー導入光学系などに対応
- 532nmレーザーに対応し、交換可能な保護ガラスにより加工時のレンズ損傷を低減
ObjectiveLens

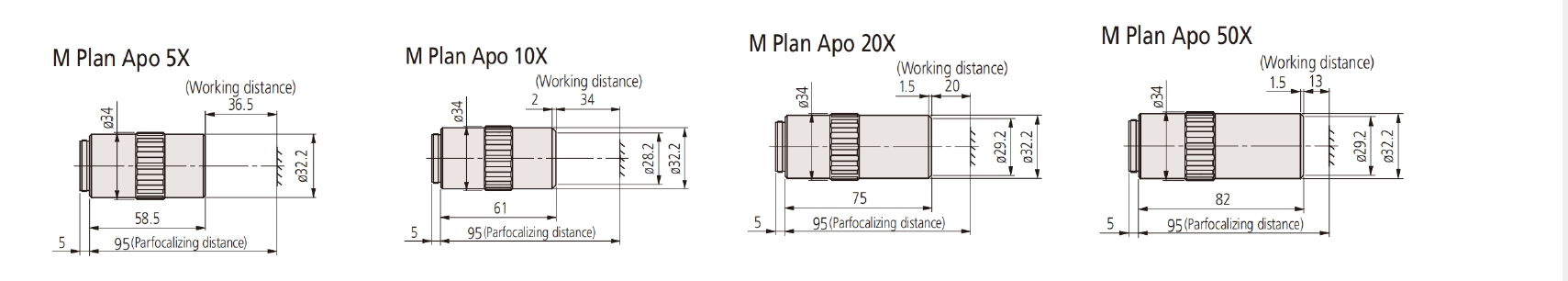

| Name | Wavelength （nm） | Numerical aperture | Working Dista- nce WD (mm) | Focal length F (mm) | Resolution R (μm) | FocalDepth ±D.F. (μm) | φ24 eyepiece (mm) |
|---|---|---|---|---|---|---|---|
| M P lan Apo 5 × | 400-700 | 0.14 | 34.0 | 40 | 2.0 | 14 | 4.8 |
| M P lan Apo 10× | 400-700 | 0.28 | 34.0 | 20 | 1.0 | 3.5 | 2.4 |
| M P lan Apo 20× | 400-700 | 0.42 | 20.0 | 10 | 0.7 | 1.6 | 1.2 |
| M P lan Apo 50× | 400-700 | 0.67 | 13.0 | 4 | 0.5 | 0.9 | 0.48 |
| Name | Wavelength （nm） | Magnification | F (mm) | NA | WD (mm) | R (λ=550nm) (μm) | D.F. (λ=550nm) (μm) |
|---|---|---|---|---|---|---|---|

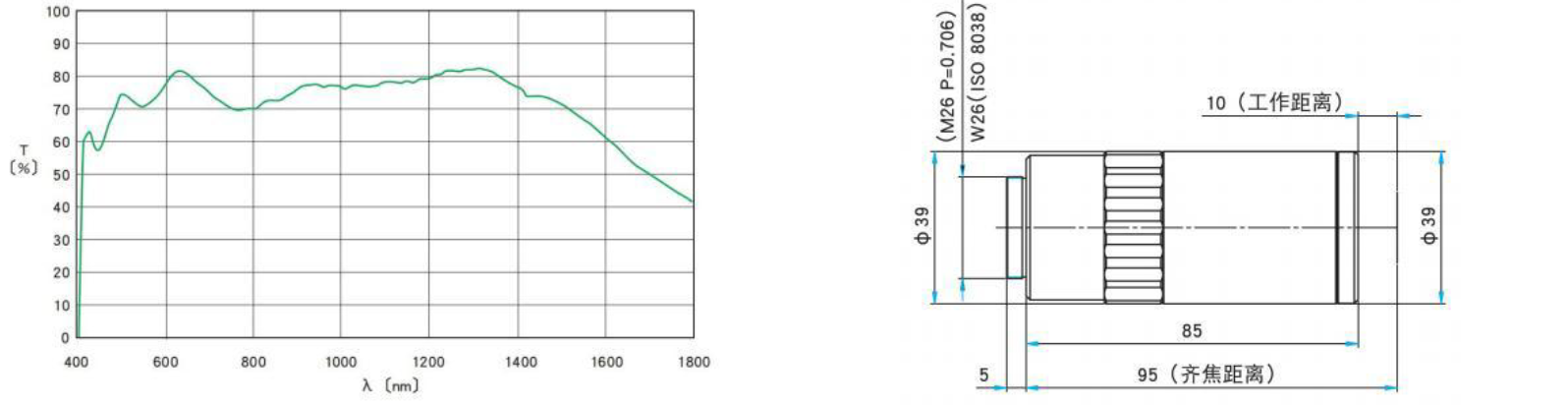

| Plan ApoNIRHR 50× | Imaging: 400–700 Laser processing:1030–1064, 515–532 | 50x | 4 | 0.67 | 10 | 0.41 | ±0.6 |
特長
-長作動距離（Long WD）設計
像面湾曲を補正しており、視野周辺部まで自然でシャープな観察像を実現します。
- -無限遠補正光学系
同軸観察光学系やレーザー導入光学系に使用可能な無限遠補正対物レンズです。 - -赤外光観察にも対応
- -交換可能な保護ガラスを装備
厚さ1.8 mmの保護ガラスにより、加工時の切粉などによる対物レンズの損傷を防止します。保護ガラスは容易に交換可能です。 - -可視域532 nmのパルスレーザーに対応
- -レーザー損傷しきい値（参考値）
532 nm：0.1 J/cm²
1064 nm：0.2 J/cm²
（パルス幅：10 ns、繰返し周波数：20 Hz）
