製造現場や設備管理の現場では、現在でも圧力計、温度計、流量計など、多くのアナログメーターが使用されています。
これらの設備では、作業者が定期的に現場を巡回し、メーターの表示値を目視で確認・記録する方法が一般的です。
しかし、管理対象となる設備が増えるにつれて、巡回点検に必要な工数も増加します。また、読み間違い、記録漏れ、転記ミスなど、人による作業ならではの課題もあります。
こうした設備点検の効率化に活用できるのが、AIカメラによるメーター自動読み取りシステムです。
カメラで既存メーターを撮影し、画像認識によって表示値をデジタルデータへ変換。さらに4G／5GやEthernet、クラウドシステムと組み合わせることで、メーター読み取りからデータ収集、遠隔監視までを自動化することができます。
既存のアナログメーターをそのまま活用
AIカメラ方式の大きな特長は、既存設備を活用しながらデジタル化を進められることです。
従来のアナログメーターを通信機能付きのデジタル機器へ交換する場合、設備変更や配線工事などが必要になるケースがあります。
一方、カメラ方式では、既存メーターを撮影できる位置にカメラを設置し、その画像から表示値を読み取ります。

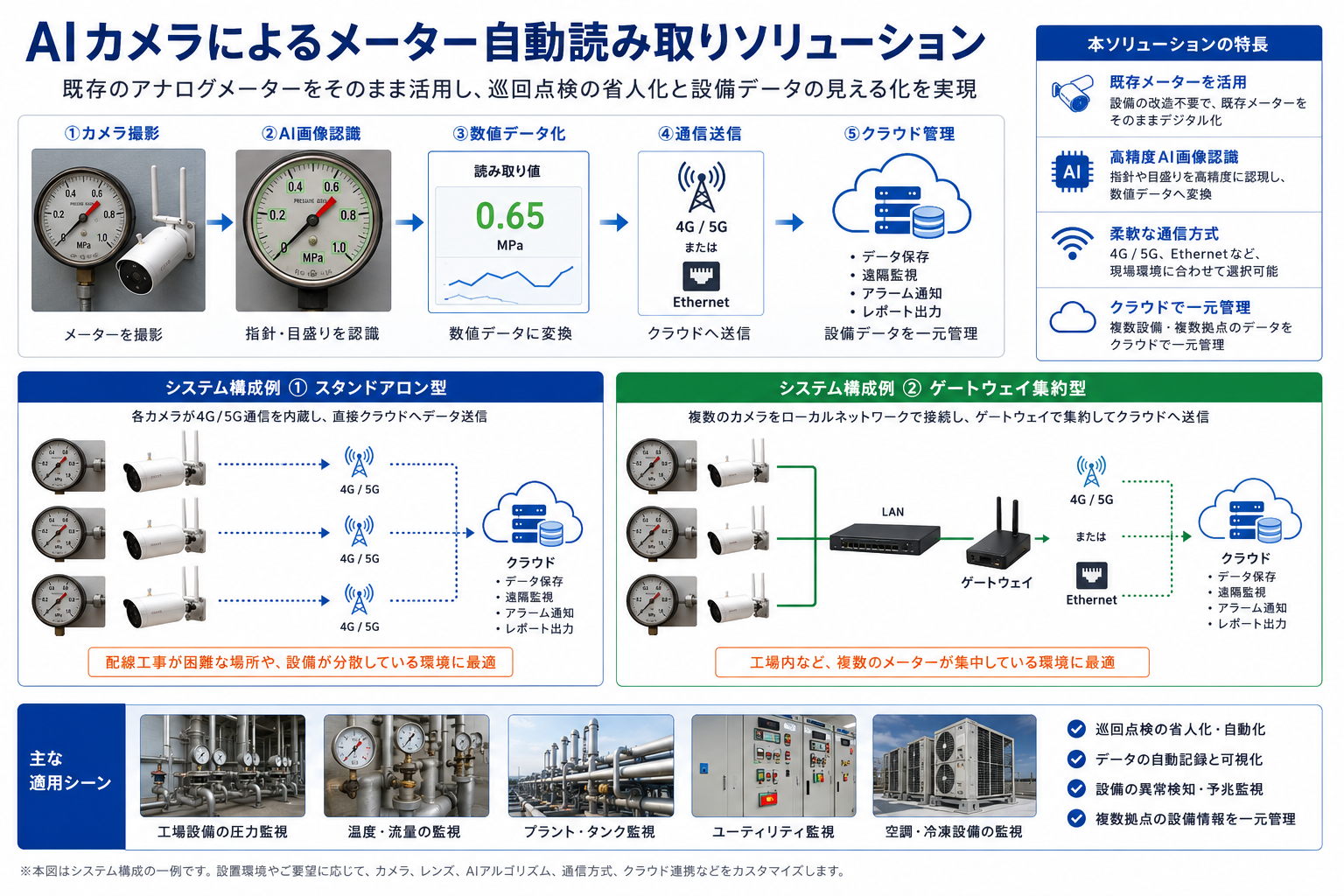

既存メーター → カメラ撮影 → AI画像認識 → 数値データ化 → ネットワーク通信 → クラウド管理
という仕組みにより、既存設備を大きく変更することなく、設備情報のデジタル化を検討できます。
AIカメラはどのようにメーターを読み取るのか
例えば指針式メーターの場合、カメラで取得した画像からメーター領域を抽出し、指針や目盛りを画像認識することで、表示値を数値データへ変換します。
重要なのは、単にカメラで画像を撮影することではありません。
撮像 → 対象検出 → 指針・目盛り認識 → 数値変換 → データ出力
までを一つのシステムとして構築する必要があります。
さらに実際の現場では、撮影距離、画角、照明、メーター表面の反射、設置角度などによって取得画像の状態が変化します。
そのため、カメラ・光学系と画像認識アルゴリズムを組み合わせて最適化することが、安定した読み取りを実現するためのポイントになります。
当社でもAIメーター読み取りソリューションをご提案可能
NEXT VISION Technologiesでは、カメラモジュールの提供だけではなく、AI画像認識、通信、クラウド連携まで含めたメーター読み取りソリューションをご提案可能です。
当社が取り扱う類似ソリューションでは、カメラでメーター画像を取得し、画像認識によって表示値をデータ化。そのデータを無線通信経由でクラウドへ送信し、設備情報の管理に活用するシステム構成に対応しています。
特に、現場環境に応じて、以下のような2種類のシステム構成を検討できます。
① スタンドアロン型
各カメラ側に4G／5G通信機能を持たせ、取得したデータを直接クラウドへ送信する構成です。
AIカメラ → 4G／5G → クラウド
LAN配線が難しい場所や、監視対象となる設備が離れた場所に点在している場合などに適しています。
② ゲートウェイ集約型
複数のカメラをローカルネットワークに接続し、ゲートウェイでデータを集約した後、4G／5GまたはEthernetを通じてクラウドへ送信します。
複数AIカメラ → LAN → Gateway → 4G／5G・Ethernet → クラウド
工場内など、一つのエリアに多数のメーターが設置されている環境では、複数のカメラをまとめて管理するシステム構成が可能です。
Camera × AI × Communication を組み合わせたカスタム開発
メーター読み取りシステムでは、設置環境によって必要な仕様が大きく異なります。
例えば、対象となるメーターの種類だけでなく、カメラからメーターまでの距離、必要画角、設置スペース、屋内・屋外、照明環境、通信方式などを考慮する必要があります。
NEXT VISION Technologiesでは、それぞれの使用環境に合わせて、
Camera Module
撮影距離・解像度・画角などに合わせたカメラ選定
Optics
レンズ、FOV、撮影距離などの光学仕様最適化
AI / Image Processing
メーター、指針、目盛りなどの画像認識・数値化
Communication
4G／5G、Ethernetなどの通信方式への対応
Cloud / System Integration
取得データのクラウド連携、既存システムとの接続
といった各要素を組み合わせ、お客様の設備環境に合わせたカスタムソリューションをご提案します。
巡回点検から、設備データの「見える化」へ
AIカメラを導入する目的は、単に「人の代わりにメーターを読む」ことだけではありません。
読み取ったデータを継続的に蓄積することで、
- 巡回点検作業の省人化
- 読み取り・記録作業の自動化
- 設備状態の遠隔確認
- 複数設備・複数拠点の一元管理
- 異常値の監視
- 過去データの蓄積・分析
など、設備管理そのもののデジタル化へ発展させることができます。
特に、既存設備をすぐにIoT対応機器へ置き換えることが難しい現場において、AIカメラは既存設備とデジタルシステムをつなぐインターフェースとして活用できます。
既存設備のDX化を、AIカメラから
すべての設備を最新のIoT機器へ置き換えなくても、既存のアナログメーターから必要な情報を取得する方法があります。
「人が見て確認している情報を、カメラとAIでデータ化する。」
これが、AIカメラを活用したメーター自動読み取りの基本的な考え方です。
NEXT VISION Technologiesでは、カメラモジュール、光学設計、画像認識アルゴリズム、通信、システム連携を組み合わせ、お客様の使用環境や対象設備に合わせたAIビジョンソリューションをご提案します。
既存設備を活かした設備点検の省人化、遠隔監視、DX化をご検討の際は、対象となるメーターや設置環境に合わせてご相談いただけます。
